TČ Vzduch - voda ventilační (s vnitřní jednotkou)

Pokud chcete bližší informace o produktech, klikněte na některý z nabídky:

Ventilační čerpadla NIBE F130. F135, F370, F470F730, F750 s proměnlivým výkonem 1,1 - 6 kW


NOVINKA
– Nová řada F730 R EM – ventilační tepelné čerpadlo vhodné pro RD s požadovaným výkonem do 5kW.

Správná ventilace, tedy zcela hygienicky nezávadný vzduch uvnitř budovy, je základním požadavkem pro zdravé domácí prostředí. Při řízeném větrání s využitím tepla obsaženého ve vypouštěném vzduchu (tzv. rekuperace tepla) se využívá energie obsažené ve ventilačním vzduchu, který by byl jinak bez užitku vypouštěn ven. Navíc se při rekuperaci využívá i teplo generované uvnitř budovy svítidly, osobami či domácími spotřebiči.

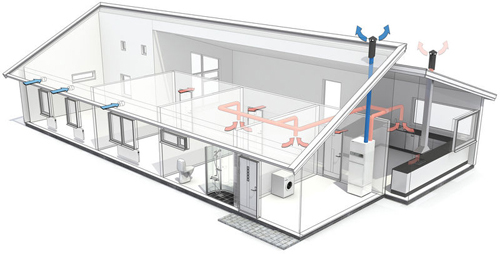

Čerstvý vzduch se do budovy přivádí z venku ventilačními průduchy, které je možné čistit. Průtok vzduchu domem je zajištěn buď pod dveřmi nebo pomocí systému ventilačních otvorů. Teplý vzduch z místností (odpadní ventilační vzduch) je nasáván do ventilačního systému. Dále je veden do tepelného čerpadla, kde probíhá proces rekuperace. Po průchodu tepelným čerpadlem je vzduch vypouštěn ven. Ještě předtím však z něj v procesu rekuperace stačilo tepelné čerpadlo odejmout dostatek energie pro ohřev vody.

Popis funkce

Vzduch z místností o pokojové teplotě prochází přes výparník, kde předá svoji tepelnou energii chladivu. Pak je ochlazený vzduch vyfukován ven do volného prostoru.

Chladivo, jehož nejdůležitější vlastností je nízký bod varu, cirkuluje v uzavřeném okruhu tepelného čerpadla. Když vstoupí do výparníku, kde získá energii z teplého vzduchu z místností, přejde chladivo do plynného stavu.

Vzniklý plyn je veden do kompresoru, kde je stlačen a tím se dále zvýší jeho teplota.

Ohřáté chladivo se dále vede do kondenzátoru, kde předá energii topnému médiu. Tím se teplota chladiva sníží a to přejde opět do kapalného stavu.

Chladivo poté přechází přes filtry do expanzního ventilu, kde se dále sníží jeho tlak a teplota.

Tím dokončilo chladivo při svém oběhu jeden kompletní cyklus a znovu se vede do výparníku, kde díky teplu přijatému ze zdroje energie (vzduchu) opět přejde do plynného stavu.
